稻壳颗粒灰有什么用途？

稻壳颗粒灰是生物质电厂利用稻壳为燃料燃烧或气化过程产生的一种工业废渣，由于其重金属含量较少，因此是一种非常理想的制备白炭黑的原料。除了这个作用，稻壳颗粒灰还有什么用途?下面一起来了解下。

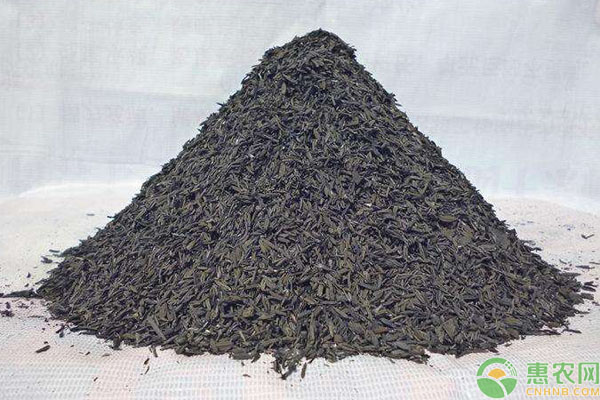

稻壳颗粒灰组成结构与性能

稻壳灰主要由二氧化硅和未燃尽的碳组成，其中二氧化硅的含量一般都超过80%，但二氧化硅的形态与稻壳的焚烧温度有关。有相关学者通过XRD测试，对不同焚烧温度下产生的稻壳灰进行物相分析，表明焚烧温度越高，其无定形形态的二氧化硅越少，而晶质态二氧化硅越多。

将稻壳灰置于扫描电镜下观察，可以发现在外界焚烧作用下，部分稻壳灰的形态会保持不变，而部分则发生破碎。当将其表面放大观察，会发现稻壳灰的表面结构非常致密，说明稻壳外表面有一层致密的二氧化硅保护膜，由于二氧化硅保护膜的作用，使得稻壳结构经过燃烧、热解等工序后并未被严重破坏，燃烧后也不会产生孔隙结构，二氧化硅完好地保留在稻壳灰的沟壑和凸起的结构中。稻壳灰具有巨大的比表面积(50000-100000)m2/Kg和超高的火山灰活性。稻壳灰吸收Ca(OH)2的能力与硅灰相当，强于粉煤灰和石粉等。

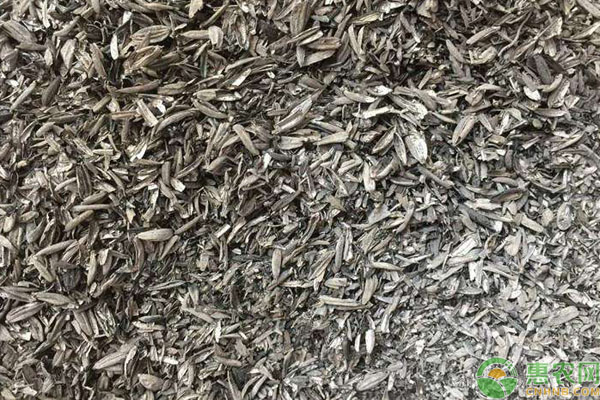

稻壳颗粒灰有什么用途?

1、混凝土

稻壳颗粒灰还有一个非常重要的用途，就是用在混凝土中。稻壳灰替代水泥掺入混凝土，能明显的改善孔结构，孔隙明显细化，小于20 nm的无害孔明显增多。最可几孔径和平均孔径越小，混凝土的抗压强度越大，用平均孔径能较好地表示稻壳灰混凝土孔参数。

2、保温砖

利用稻壳灰生产的保温砖是一种新型隔热耐火保温材料，以稻壳灰为主要原料，掺入适当粘结剂等其它辅助原料，经混合搅拌、成型、干燥、焙烧而成。具有外观洁白、重烧线收缩小、高温导热系数低等特点。经陶瓷烤花炉试用证明，和硅藻土砖相比，节电20%以上，且表面温度降低。

当掺入的稻壳灰不是低温焚烧稻壳灰时，它们对混凝土性能的影响并不确定。焚烧温度更低的稻壳灰，由于氧化不完全，会有大量未焚烧的碳残留，残留的碳必然会影响到混凝土的性能;焚烧温度更高的稻壳灰会将二氧化硅由无定型转变为晶质型，使稻壳灰比表面积降低，孔隙率下降，活性降低。因此，稻壳灰要作为一种合格的掺合料加入到混凝土中，首先得解决其生产问题，需要开发合适的焚烧设备来控制其焚烧温度，提高低温焚烧稻壳灰的产量。

关于稻壳颗粒灰的精彩图文、热门评论，您可能对惠农网以下推荐的内容感兴趣，欢迎阅读。
